Dongle Modificatie (“Draadloos”)

Door:

De dongle die gebruikt wordt bij de RC Flichtsim PhoenixRC maakt normaal gebruik van het PPM signaal dat vanuit de trainer poort van de zender komt.

Door een PPM signaal van een ontvanger te gebruiken, en deze te koppelen aan de dongle, kan de dongle “draadloos” gemaakt worden.

Hiertoe moeten de volgende stappen doorlopen worden:

•        “servo” kabeltje in de dongle solderen;

•        “servo” kabeltje koppelen aan de PPM ontvanger.

Na het voltooien van de modificatie moet de zender opnieuw geconfigureerd worden in PhoenixRC.

“servo” kabeltje in de dongle solderen

Het “servo” kabeltje moet aangesloten worden op:

•        Gnd (- of massa)

•        + 5volt (vanuit USB poort)

•        Signal (PPM signaal)

In de onderstaande afbeelding is een voorbeeld van aansluitingen weergegeven. Meet de aansluit punten altijd eerst na om zeker te zijn dan deze juist zijn (versie dongle)

Na het afwerken ziet de dongle er als volgt uit:

Beide aansluitingen kunnen gebruikt blijven worden.

“servo” kabeltje koppelen aan de PPM ontvanger

Het is heel belangrijk dat de te gebruiken ontvanger een PPM signaal uit kan zenden. Op verschillende websites (Ali-Express en Amazon) wordt veelal aangegeven dat de ontvanger zowel S-bus als PPM is, maar dit is zeker niet hetzelfde. In een aantal gevallen kan de ontvanger softwarematig schakelen tussen S-bus en PPM. Controleer dit goed!.

Hieronder een voorbeeld van een CoolTec (http://www.cooltechnology.cn/h-pr-j-3_309.html) ontvanger (S-FHSS) die echt 2 verschillende versies heeft, maar volgens Ali hetzelfde zijn.

Al de ontvanger aangesloten is, ontvangt deze zijn spanning uit de dongle. Zodra de dongle in de computer gestoken is, kan de ontvanger aan de zender gekoppeld worden, waarna deze gebruikt kan worden in de RC Flightsim.

Bijlage A           Informatie Dongle

Aangezien de Phoenix modelvliegsimulatie software niet meer ondersteund is, is het ook niet meer illegaal om deze middels een dongle van https://nl.aliexpress.com te gebruiken.

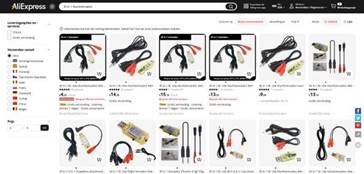

Zoek in het zoekveld van AliExpress op: “30 In 1 Vluchtsimulator”. Er verschijnen verschillende aanbieders met een dongle die gebruikt kan worden voor PhoenixRC.

Het is lastig om te zeggen welke leverancier betrouwbaar is, en welke dongle ook daadwerkelijk zal gaan werken. Er zijn een aantal punten waar je op kunt letten:

•        Het aantal dongles die verkocht zijn. Prijs is niet alles zeggend. Maar wel in combinatie bekijken met de reviews.

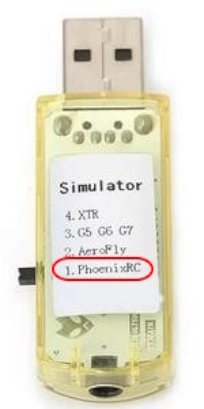

•        Verder is het belangrijk dat de dongle een schakelaar heeft, waarbij de specifieke flightsimulator gekozen kan worden.

 •        Kijk goed welke versie (kleur) je selecteert:

Opmerking: Het blijft een gok om producten via AliExpress te bestelen. Het werkt ook wel eens een keer niet.
